Einleitung
Die Dreitafelprojektion einer Walmgaube läßt sich aus der Dreitafelprojektion einer Sattelgaube herleiten. Betrachten wir dazu zunächst die beiden 3D-Ansichten der beiden Gaubenformen und vergleichen sie.
Dreitafelprojektion
Ausgehend von der Dreitafelprojektion der Sattelgaube ...
... muß in der Vorder- oder Seitenansicht, je nach Plazierung des Gebäudes ...
... der Walm eingetragen werden ...

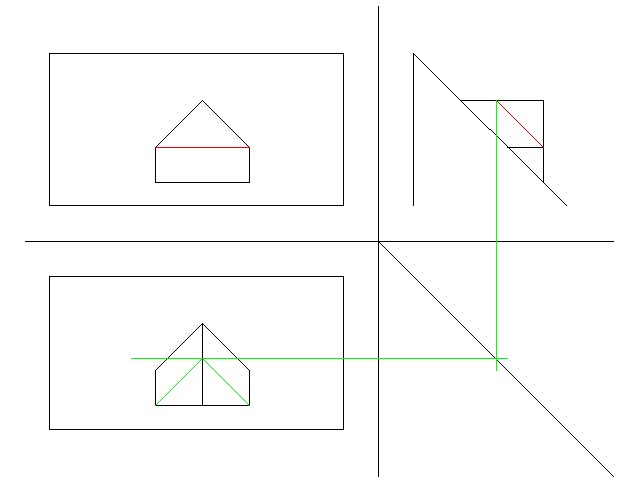

... und anschließend die Firstlänge in die Draufsicht übertragen werden, so dass man ...
... die oben abgebildete Lösung erhält
